580W Rahmenloses flexibles Solarmodul - XSFM-580-T2

Standard Packaging:	70 Module pro Palette

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Markenname

X-SOLAR

Zertifizierung

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Modellnummer

XSFM-580-T2

Modell:

XSFM-580-T2

Produkttyp:

Rahmenloses flexibles Solarmodul

Höchstleistung (Pmax):

580 W

Höchstleistungs-Spannung (Vmp):

44.19 V

Höchstleistungs-Strom (Kobold):

13,13 A

Spannung in offenem Kreislauf (Voc):

53,03 V

Kurzschlussstrom (Isc):

13,86 A

Betriebstemperatur:

°C -40 bis +85

Zelltyp:

TOPCon, 182 x 91 mm

Maximaler Sicherungsstrom:

Energie-Toleranz:

0 bis +3 %

Zellanordnung:

144 Zellen (12 x 12)

Maximaler Leistungstemperaturkoeffizient:

-0,26 %/°C

Temperaturkoeffizient der Leerlaufspannung:

-0,24 %/°C

Temperaturkoeffizient des Kurzschlussstroms:

0,04 %/°C

Anschlussdose:

Modulabmessungen:

2260 x 1200 x 2,7 mm

Modulgewicht:

8,4 Kilogramm

Statische Belastung vorne:

5400 Pa

Statische Belastung hinten:

PA 2400

Steckertyp:

MC4-compatible

Rahmen:

Keiner

Module pro 40-Fuß-Container:

Hervorheben:

580 W BIPV-Solarpanel

Faltbares flexibles Solarpanel

Leichtes 9

Produkt-Beschreibung

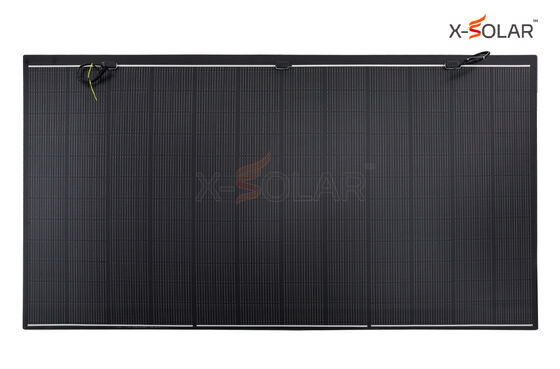

580W Rahmenloses flexibles Solarmodul - XSFM-580-T2

Die rahmenlose Ausführung des XSFM-580-T2 ist ein flexibles 580W-N-TOPCon-Solarmodul. Sie misst 2260 x 1200 x 2.7 mm und wiegt 8.4 kg pro Modul.

Elektrische Daten bei STC

Maximale Leistung (Pmax)	580 W
MPP-Spannung (Vmp)	44.19 V
MPP-Strom (Imp)	13.13 A
Leerlaufspannung (Voc)	53.03 V
Kurzschlussstrom (Isc)	13.86 A
Leistungstoleranz	0 bis +3%
Maximaler Sicherungsstrom	25 A
Modulbetriebstemperatur	-40 bis +85 °C
Temperaturkoeffizient von Pmax	-0.26 %/°C
Temperaturkoeffizient von Voc	-0.24 %/°C
Temperaturkoeffizient von Isc	0.04 %/°C

STC: Einstrahlung 1000 W/m², Zelltemperatur 25 °C, Spektrum AM1.5.

Mechanische Daten

Modulabmessungen	2260 x 1200 x 2.7 mm
Modulgewicht	8.4 kg
Zelltyp	TOPCon, 182 x 91 mm
Zellanordnung	144 Zellen (12 x 12)
Rahmen	Ohne Rahmen
Anschlussdose	IP68
Ausgangskabel	4 mm²; 400 mm freie Kabellänge
Steckverbindertyp	MC4-kompatibel
Statische Last, Vorderseite	5400 Pa
Statische Last, Rückseite	2400 Pa

Die statischen Lastangaben in Pa beschreiben die Druckbelastbarkeit des Moduls und sind keine Angabe zur zusätzlichen Dachlast. Für die Dachprüfung zählen das gesamte installierte System, seine Lastverteilung und die standortbezogenen Lasten.

Zertifikatsverweis

Das TÜV-SÜD-Zertifikat Z2 124365 0002 Rev.01 führt XSFM-580-T2 im Modellanhang auf. Dieser Verweis gilt ausschließlich für die rahmenlose Ausführung mit 1000 VDC. Zertifikatsinhaber ist Jiangsu X-Solar Green-Building Technology Co., Ltd. Das Zertifikat wurde am 5. September 2024 ausgestellt und nennt den 2. September 2029 als Gültigkeitsende, vorbehaltlich seiner Bedingungen. Gleichen Sie das vollständige Zertifikat und den Modellanhang mit der angebotenen Ausführung ab.

Verpackungsreferenz

Module pro Palette	70
Module pro 40-Fuß-Container	1190

Bestätigen Sie die endgültige Verpackung für den konkreten Auftrag.

Anwendung und Montagebedingungen

Berücksichtigen Sie Dachuntergrund, Tragfähigkeit, Geometrie, Befestigung, Wind- und Schneelasten, Entwässerung und Abdichtung. Bestätigen Sie vor der Beschaffung die Systemspannung, zulässige Krümmung und Handhabungsvorgaben der angebotenen Ausführung.

Häufige Fragen

Welche Ausführung beschreibt diese Seite?

Beschrieben ist die rahmenlose Ausführung mit 8.4 kg. Gerahmte Varianten haben andere mechanische Daten und Verpackungsvorgaben.

Darf das Modul zum Transport gefaltet werden?

Das Dachmodul darf nicht gefaltet oder wiederholt gebogen werden. Beachten Sie die modellbezogenen Transport-, Unterstützungs- und Handhabungsvorgaben.

Reicht das Modulgewicht zur Beurteilung der Dachtragfähigkeit?

Die Prüfung muss das gesamte installierte System und seine Lastverteilung berücksichtigen, einschließlich Befestigungsmaterial, Kabeln und Geräten sowie Wind-, Schnee-, Montage- und Wartungslasten.

Anfrage zum XSFM-580-T2

Senden Sie Standort, Dachzeichnungen oder Fotos, Stückzahl, Lieferort und Terminplan. Nennen Sie das genaue Modell und die gewünschte Ausführung.

Produktunterlagen und Angebot anfragen
